Označení INR18650-30Q vypadá jako kód, ale přečtete ho za pár vteřin. Písmena INR říkají, z čeho jsou elektrody a jaký tvar má článek, číslo 18650 udává rozměr a 30Q je konkrétní model výrobce Samsung SDI. Projdeme jednotlivé části, vysvětlíme rozdíl mezi ICR, INR, IMR a IFR a na článcích z naší nabídky ukážeme, proč stejný rozměr ještě neznamená stejný článek.
INR18650-30Q rozložený na části
Písmena na začátku vycházejí z mezinárodní normy IEC 61960-3 pro nabíjecí lithiové články. Čísla jsou zažitý průmyslový zápis rozměru a přípona na konci je obchodní označení modelu. U Samsungu INR18650-30Q to podle specifikace a bezpečnostního listu výrobce vypadá takto:
| Část | Význam | Samsung INR18650-30Q |
|---|---|---|
| I | záporná elektroda na bázi uhlíku, tedy lithium-iontový článek | anoda z grafitu |
| N | kladná elektroda na bázi niklu | katoda z oxidu lithia s kobaltem a niklem |
| R | válcový tvar | válcový článek |
| 18 | průměr přibližně 18 mm | max. 18,40 mm |
| 650 | délka 65,0 mm | max. 65,00 mm |
| 30Q | model výrobce | jmenovitě 3000mAh, trvale 15A |
Norma by stejný typ článku zapsala trochu jinak: maximální rozměry zaokrouhlené nahoru na celé milimetry a oddělené lomítkem. Samsung INR18650-35E s maximálními rozměry 18,55 × 65,25 mm by tak formálně byl INR19/66. Norma ale připouští i jiné označení podle dohody výrobce a odběratele, a výrobci proto zůstávají u zavedeného pětimístného čísla.
Tři písmena: elektrody a tvar
Každé ze tří písmen má v normě IEC 61960-3 pevné místo a význam:
- První písmeno: záporná elektroda. I znamená uhlík (grafit), tedy klasický lithium-iontový článek. Mají ho všechny články 18650 a 21700 z naší nabídky uvedené v tomto textu. Norma zná ještě L (kovové lithium nebo jeho slitina) a T (titan).
- Druhé písmeno: kladná elektroda. C = kobalt, N = nikl, M = mangan, F = železo (Fp = železo-fosfát), dále V = vanad a T = titan. Písmeno udává jen hlavní kov, ne přesné složení.
- Třetí písmeno: tvar. R = válcový, P = hranolový (prizmatický).
ICR, INR, IMR, IFR: co se za zkratkami skrývá
U válcových článků se nejčastěji setkáte se čtyřmi kombinacemi. Liší se materiálem kladné elektrody (katody), a tím i napětím, kapacitou a chováním při zátěži nebo zahřátí. Vlastnosti v tabulce jsou obecné vlastnosti katodových materiálů, konkrétní článek může být navržený jinak.
| Označení | Katoda | Jmenovité napětí | Typické vlastnosti | Příklad |
|---|---|---|---|---|
| ICR | oxid lithno-kobaltitý (LCO) | 3,6–3,7V | stabilní struktura, ale při vyjmutí víc než poloviny lithia ztrácí chemickou stabilitu; kobalt je z používaných kovů nejdražší | EVE ICR18650/26V |
| INR | oxidy na bázi niklu (NMC, NCA) | 3,6–3,7V | s rostoucím podílem niklu roste kapacita, ale i nároky na tepelnou stabilitu | Samsung 30Q, LG MJ1, Samsung 53G |
| IMR | spinel oxidu lithia a manganu (LMO) | 3,6–3,9V (rozsah podle IEC pro oxidy Ni, Co, Mn) | snese velké proudy, má ale menší kapacitu a mangan se postupně rozpouští do elektrolytu, což zkracuje životnost | v nabídce nemáme |
| IFR | fosforečnan lithno-železnatý (LFP) | 3,2–3,3V, nabíjení do 3,6V | tepelně stabilní, neuvolňuje kyslík; nižší napětí a menší kapacita, tedy méně energie v článku | např. A123 ANR26650M1-B; v nabídce nemáme |
Naše články mají podle katalogových listů výrobců (datasheetů) jmenovité napětí 3,6 až 3,7V. Například EVE ICR18650/26V 3,60V, LG INR18650 MJ1 3,635V a Samsung INR21700-53G 3,63V.
NCA a NMC nejsou předpony, ale složení katody
Zkratky NMC (nikl-mangan-kobalt) a NCA (nikl-kobalt-hliník) popisují složení katody. Obě spadají pod písmeno N, a proto se oba typy prodávají jako INR. Ukazují to bezpečnostní listy výrobců: LG INR18650 MJ1 má katodu NMC, Samsung INR21700-53G katodu s kobaltem, niklem a hliníkem, tedy NCA. Samsung u 30Q uvádí kobalt a nikl, mangan v popisu katody nezmiňuje. Z písmen INR tedy nepoznáte, jestli jde o NMC, nebo NCA. To najdete jen v dokumentaci výrobce.
U železo-fosfátu se na trhu ustálilo IFR, ačkoli norma by psala IFpR. Někteří výrobci používají úplně vlastní předpony: článek LFP od A123 se jmenuje ANR26650M1-B a chemii z jeho názvu nevyčtete. Rozhoduje vždy datasheet výrobce.
Čísla: rozměr, ne kapacita
Pětimístné číslo se čte jako přibližný průměr v milimetrech (první dvě číslice) a délka v desetinách milimetru (zbylé tři). 18650 je tedy článek asi 18 × 65,0 mm. Stejný zápis používají i primární lithiové články: EVE ER14505 měří podle datasheetu nejvýš 14,5 × 50,5 mm. Skutečné rozměry se od jmenovitých liší obvykle o desetiny milimetru:
| Formát | Jmenovitě | Příklad podle výrobce | Poznámka |
|---|---|---|---|
| 14500 | 14 × 50 mm | v nabídce nemáme | velikost tužkové baterie AA, ale napětí Li-ion |
| 18650 | 18 × 65 mm | EVE INR18650/30P: Ø 18,35 × 65,15 mm | nejširší výběr typů |
| 21700 | 21 × 70 mm | EVE INR21700/50E: Ø 21,15 × 70,15 mm | víc energie v jednom článku |
| 26650 | 26 × 65 mm | A123 ANR26650M1-B: 26 × 65 mm | v nabídce nemáme |
Číslo neříká nic o kapacitě, proudu ani chemii, jen to, jestli se článek vejde do držáku. Formát proto vybírejte podle zařízení. Rozdíly mezi dvěma nejběžnějšími formáty rozebíráme v článku 18650, nebo 21700? Jak vybrat Li-ion článek.
Přípona výrobce: 30Q, MJ1, 50E
Za rozměrem následuje název modelu. Ten si každý výrobce volí sám a žádná norma ho nepředepisuje. Nic neznamená ani oddělovač: Samsung píše pomlčku (INR18650-30Q), EVE lomítko (INR18650/30P), LG v datasheetu mezeru (INR18650 MJ1).
Číslice v příponě často zhruba odpovídají kapacitě ve stovkách mAh:
- Samsung 25R: min. 2500mAh
- Samsung 30Q a EVE 30P: jmenovitě 3000mAh
- Samsung 35E: min. 3350mAh
- EVE 26V: 2550mAh, DMEGC 26E: 2600mAh
- EVE INR21700/50E: typicky 5000mAh, Samsung 53G: typicky 5300mAh
Pravidlo to ale není. LG MJ1 má jmenovitě 3500mAh a číslo kapacity v názvu nemá. Písmeno za číslicemi označuje řadu nebo generaci daného výrobce a obecně nic nevypovídá. Pozor i na verze téhož modelu: specifikace Samsungu vede 30Q jako „Version 6“ a článek 53G existuje se smršťovacím obalem (bužírkou), max. 21,30 × 70,70 mm, i jako 53G1 bez obalu, Ø 21,15 × 70,00 mm. Základní elektrické parametry mají obě varianty stejné, do těsného držáku ale nemusí pasovat stejně.
Stejná přípona, jiný článek

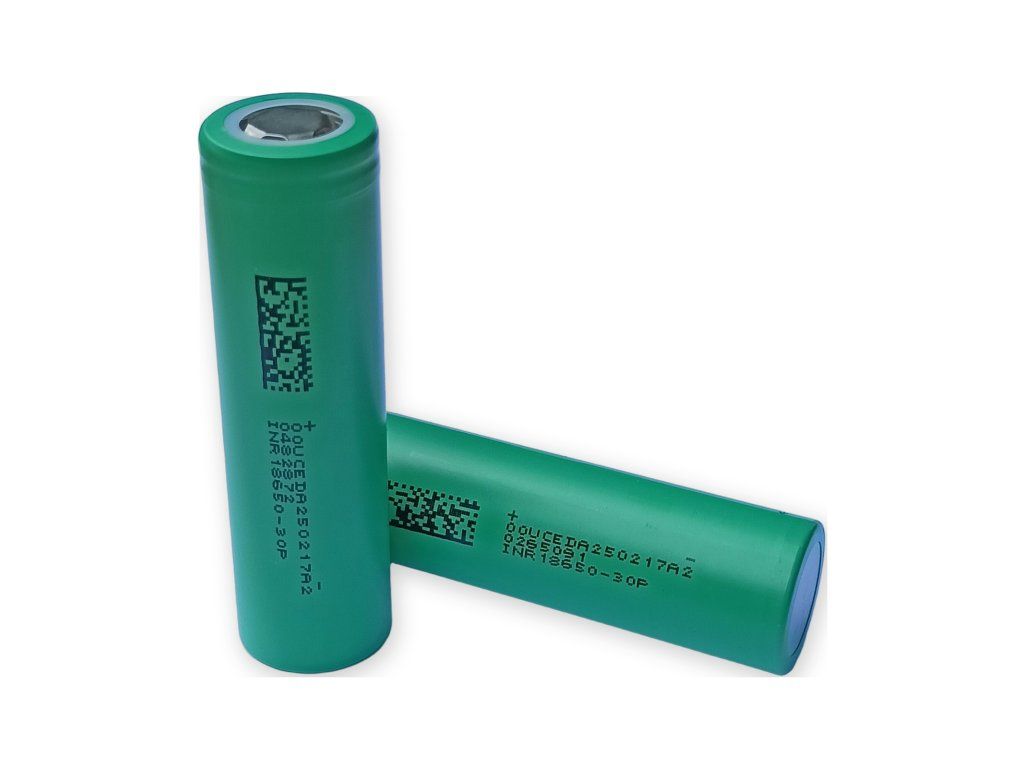

Že přípona bez jména výrobce nestačí, ukazují dva články z naší nabídky. EVE INR18650/30P a DMEGC INR18650-30P mají stejný formát, stejná písmena INR i stejnou příponu 30P a oba mají jmenovitě 3000mAh. Přesto jde o rozdílné články:
| Parametr (datasheet) | EVE INR18650/30P | DMEGC INR18650-30P |
|---|---|---|
| Kapacita jmenovitá / min. | 3000 / 2900mAh | 3000 / 2900mAh |
| Max. vybíjecí proud | 30A s teplotním vypnutím při 75 °C | 10A; 20A jen s teplotní pojistkou 80 °C |
| Kapacita při 20A | ≥ 95 % kapacity naměřené při 10A | 90 % kapacity naměřené při 0,5C |
| Vnitřní odpor (AC 1kHz) | ≤ 18mΩ | ≤ 20mΩ |
| Rozměr | Ø 18,35 × 65,15 mm | Ø 18,25 × 64,95 mm |
EVE INR18650/30P je výkonový článek pro velké odběry, DMEGC INR18650-30P univerzální článek pro střední odběr. Kdo by je zaměnil jen podle „30P“, mohl by článek proudově přetížit. Při objednávce i hledání náhrady proto vždy uvádějte celé označení včetně výrobce.
Proč stejný rozměr neznamená stejný článek
Ve formátu 18650 nabízíme články, které se navenek liší hlavně potiskem, a přesto mají jiné určení:
- EVE ICR18650/26V: 2550mAh, trvale 7,5A; výrobce uvádí nejméně 70 % kapacity po 1000 cyklech při vybíjení proudem 2,5A
- Samsung INR18650-25R: min. 2500mAh, trvale 20A
- Samsung INR18650-30Q: jmenovitě 3000mAh, trvale 15A
- Samsung INR18650-35E: min. 3350mAh, trvale 8A
Ještě větší rozdíl dělá chemie. Všechny články 18650 a 21700 z naší nabídky uvedené v tomto textu se podle datasheetů nabíjejí do 4,20V (EVE 50E při rychlejším nabíjení jen do 4,15V nebo 4,10V). Článek LFP se podle výrobce A123 nabíjí jen do 3,6V. Běžná nabíječka pro Li-ion by ho nabíjela výrazně nad tuto hodnotu, nabíječka pro LFP by naopak Li-ion článek nenabila celý. Nabíječku i zařízení proto volte podle chemie, ne podle rozměru.
Do jednoho zařízení také nekombinujte různé typy článků. Samsung SDI v datasheetu výslovně varuje před mícháním článků různých typů a výrobců i starých s novými.
Pozor na podobná jména: ER14505 ani CR2032 nejsou Li-ion
Primární (nenabíjecí) baterie se značí podle jiné normy, IEC 60086-1. První písmeno v ní označuje celý elektrochemický systém, ne zápornou elektrodu, a R znamená kulatý článek. Stejné písmeno tak může znamenat něco úplně jiného: C v ICR je kobalt, C v CR2032 je lithium s oxidem manganičitým.
| Předpona | Systém | Jmenovité napětí | Příklad |
|---|---|---|---|
| CR | lithium – oxid manganičitý | 3,0V | knoflíková CR2032 |
| ER | lithium – thionylchlorid | 3,6V | ER14505 velikosti AA |
| FR | lithium – disulfid železa | 1,5V | lithiová tužková baterie FR6 |
| LR | alkalický (zinek – oxid manganičitý) | 1,5V | knoflíková LR44 |
| SR | zinek – oxid stříbrný | 1,55V | knoflíková SR44 |

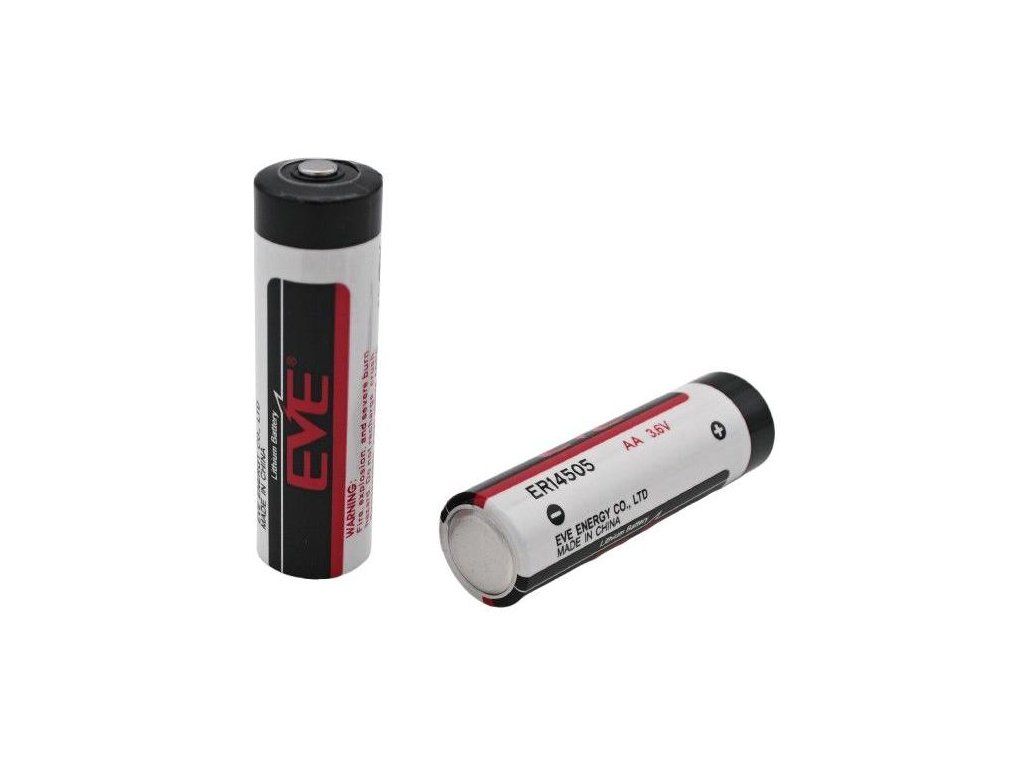

S Li-ion se nejčastěji plete ER. EVE ER14505 má téměř stejný rozměr jako Li-ion článek 14500 i jako tužková baterie, je to ale primární článek 3,6V určený pro dlouhodobý malý odběr. Nesmí se nabíjet a nepatří do nabíječky ani do zařízení na 1,5V.
Shrnutí: jak označení použít při nákupu
- Číslo (14500, 18650, 21700, 26650) je rozměr. Určuje ho zařízení a říká jen, jestli se článek vejde.
- Písmena prozradí chemii a tím i způsob nabíjení: naše články ICR a INR se nabíjejí do 4,20V, článek LFP (IFR) do 3,6V. NMC a NCA z písmen nerozeznáte.
- Přípona je model. Čtěte ji vždy spolu s výrobcem, EVE 30P a DMEGC 30P jsou jiné články.
- Parametry (minimální kapacitu, trvalý proud, koncové napětí) berte z datasheetu, ne z čísla v názvu. Jak na to, popisujeme v článku Jak číst datasheet Li-ion článku.
- Nedůvěřujte článku bez přesného typového označení nebo s kapacitou, která se do rozměru nevejde. Varovné znaky shrnuje článek Jak poznat padělaný Li-ion článek.
- Nabíjejte jen nabíječkou určenou pro danou chemii. Naše články Li-ion nabíjejte způsobem CC/CV (nejprve konstantní proud, potom konstantní napětí) do 4,20V, při teplotě 0 až 45 °C a pod dohledem.
- Primární články (ER, CR, FR, LR, SR) nikdy nenabíjejte.
- Nevybíjejte pod koncové napětí z datasheetu (obvykle 2,5V) a hluboce vybitý článek už nenabíjejte.
- Naše články 18650 a 21700 nemají ochrannou elektroniku. Nenoste je volně s klíči nebo mincemi, nepoužívejte je s poškozeným obalem a uchovávejte je mimo dosah dětí.
Články 18650 najdete v kategorii Li-ion baterie 18650, větší formát v kategorii Li-ion baterie 21700. Nevíte si rady s označením článku ve vašem zařízení? Napište nám na obchod@baterie-roznov.cz nebo zavolejte na +420 735 346 075, rádi poradíme.
