Články 18650 a 21700 jsou oba lithium-iontové a mají prakticky stejné napětí. Liší se rozměrem, a tedy i tím, kolik energie se do nich vejde. Pro výběr je ale často důležitější něco jiného: jestli je článek stavěný na dlouhou výdrž, nebo na velký proud. Projdeme rozměry, čísla z katalogových listů výrobců (datasheetů) a podle použití doporučíme konkrétní články z naší nabídky.
Co znamenají čísla 18650 a 21700
Číslo popisuje jen rozměr válce. První dvě číslice udávají průměr v milimetrech, další dvě délku: 18650 má zhruba 18 × 65 mm, 21700 zhruba 21 × 70 mm. O kapacitě, proudu ani výrobci číslo neříká nic, a proto se dva články 18650 mohou chovat úplně jinak.

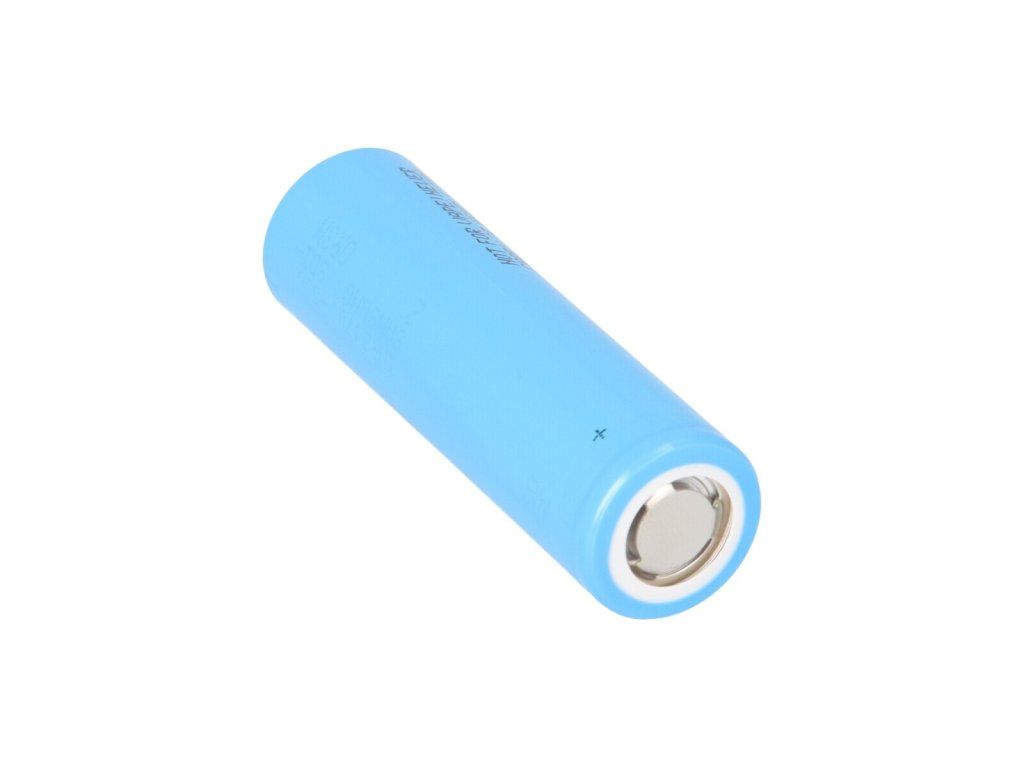

Skutečné rozměry bývají o desetiny milimetru větší. Podle datasheetů měří EVE INR18650/30P 18,35 × 65,15 mm, EVE INR21700/50E 21,15 × 70,15 mm a Samsung INR21700-53G se smršťovacím obalem (bužírkou) až 21,30 × 70,70 mm. Z těchto rozměrů vychází objem asi 17,2 cm³ u 18650 a 24,6 cm³ u 21700. Článek 21700 má tedy zhruba o 43 % větší objem.
Formáty nejsou zaměnitelné. Článek 21700 se do držáku pro 18650 nevejde a 18650 v šachtě pro 21700 nebude pevně sedět. Formát proto vždy určuje zařízení, ne naopak.
18650 a 21700 v číslech
Tabulka shrnuje oba formáty podle datasheetů článků, které prodáváme. V řádcích je rozpětí mezi jednotlivými typy.
| Parametr | 18650 | 21700 |
|---|---|---|
| Rozměr (průměr × délka) | cca 18,3 × 65 mm | cca 21,2 × 70–70,7 mm |
| Objem | cca 17 cm³ | cca 25 cm³ |
| Hmotnost (podle datasheetu) | do 45–50 g | cca 69–71,5 g |
| Jmenovité napětí | 3,6–3,7V | 3,63–3,65V |
| Nabíjecí napětí | 4,20V | 4,20V |
| Kapacita (naše nabídka) | 2500–3500mAh | 5000–5300mAh |
| Energie jednoho článku | 9–12,7Wh | 18,3–19,2Wh |
| Max. vybíjecí proud (naše nabídka) | 7,5–30A | 15–15,9A |
| Silná stránka | široký výběr od kapacitních po výkonové typy | nejvíc energie na jeden článek |
Jeden článek 21700 unese zhruba o polovinu víc energie než kapacitní 18650. Samsung INR21700-53G má 3,63V × 5,3Ah ≈ 19,2Wh, LG INR18650-MJ1 3,635V × 3,5Ah ≈ 12,7Wh. Zařízení navržené pro 21700 tak pro stejnou energii vystačí s menším počtem článků: čtyři 53G (asi 77Wh) odpovídají šesti MJ1 (asi 76Wh).
Formát 18650 má zase výhodu v šíři výběru. U 18650 nabízíme kapacitní, univerzální i výkonové typy, naše 21700 patří ke kapacitním. Výkonové 21700 ovšem existují také: například EVE INR21700/40P má podle datasheetu 4000mAh a maximální proud 50A (s teplotním vypnutím).
Kapacita, nebo proud?
U každého článku sledujte dvě hodnoty, které jdou proti sobě:
- Kapacita v mAh říká, jak dlouho článek vydrží. Výrobci uvádějí jmenovitou (typickou) a minimální kapacitu. Zaručená je ta minimální.
- Maximální trvalý vybíjecí proud v ampérech říká, jaký proud článek dlouhodobě dodá v mezích specifikace.
Podle toho se články dělí na kapacitní (anglicky high-capacity), které dají co nejvíc mAh při mírném odběru, a výkonové (high-drain, tedy „pro velký odběr“), které snesou desítky ampérů za cenu nižší kapacity. Kompromis je vidět přímo v datasheetech článků 18650:
- Samsung INR18650-25R: min. 2500mAh, trvale 20A
- Samsung INR18650-30Q: jmen. 3000mAh, trvale 15A
- LG INR18650-MJ1: jmen. 3500mAh, max. 10A

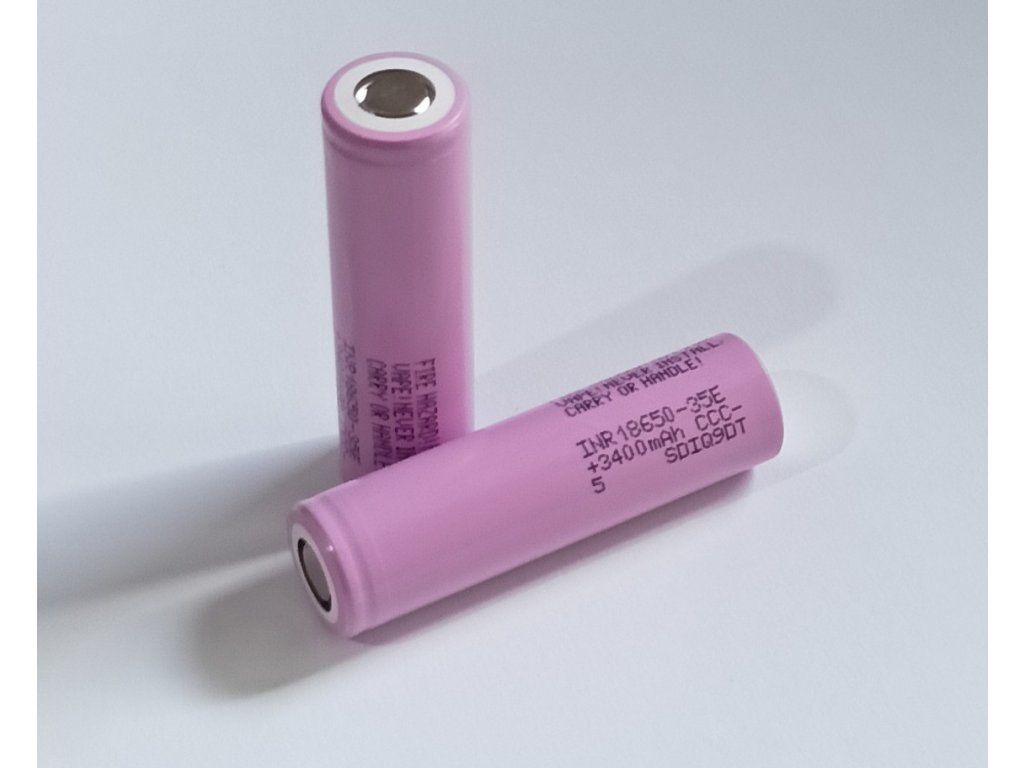

- Samsung INR18650-35E: min. 3350mAh, trvale 8A
Pro srovnání článků různé kapacity se proud vyjadřuje jako násobek kapacity, tzv. C. Proud 1C je číselně roven kapacitě: u článku 5000mAh je 1C = 5A. Samsung 25R tak zvládne 8C (20A / 2,5Ah), kapacitní 35E asi 2,4C a oba naše články 21700 3C. Podrobněji to rozebíráme v článku Vybíjecí proud a C-rate: high-drain vs. high-capacity.
Co se stane, když článek přetížíte
Při vyšším proudu článek odevzdá menší část své kapacity a víc se zahřívá. DMEGC INR18650-30P podle datasheetu dodá při 20A ještě 90 % kapacity, při 30A už jen 50 % (vůči odběru 0,5C). Výkonový EVE INR18650/30P má stejnou jmenovitou kapacitu 3000mAh, ale při 20A si drží nejméně 95 % kapacity naměřené při 10A. Výrobci sice měří vůči jinému referenčnímu proudu, takže jde o orientační srovnání, ale rozdíl je zřejmý: články stejné kapacity se tedy liší hlavně tím, jak snášejí zátěž.
Pozor také na podmínky u maximálních hodnot. EVE 30P zvládne 30A jen s teplotním vypnutím při 75 °C, DMEGC 25P dává 30A jen s teplotní pojistkou 80 °C, Samsung 35E dodá 13A jen krátkodobě a u Samsungu 53G je 15,9A maximum, při kterém výrobce nezaručuje deklarovanou životnost (tu udává při 5,3A). Číslo v názvu produktu je proto horní mez, ne doporučený provoz.
Články 18650 a 21700 v naší nabídce
Přehled vychází z datasheetů výrobců. Kapacita je jmenovitá (v závorce minimální), proud je maximální trvalý vybíjecí, pokud není uvedeno jinak.
| Článek | Kapacita | Max. proud | Typ |
|---|---|---|---|
| Samsung INR18650-25R | min. 2500mAh | 20A | výkonový |
| EVE INR18650/25P | 2500mAh (2450mAh) | 30A | výkonový |
| DMEGC INR18650-25P | 2500mAh (2400mAh) | 20A, 30A s teplotní pojistkou 80 °C | výkonový |
| EVE INR18650/30P | 3000mAh (2900mAh) | 30A s teplotním vypnutím 75 °C | výkonový |
| Samsung INR18650-30Q | 3000mAh (2950mAh) | 15A | výkonový |
| DMEGC INR18650-30P | 3000mAh (2900mAh) | 10A, 20A s teplotní pojistkou 80 °C | univerzální |
| DMEGC INR18650-26E | 2600mAh (2500mAh) | 3C ≈ 7,8A | univerzální |
| EVE ICR18650/26V | 2550mAh (2500mAh) | 7,5A | univerzální |
| LG INR18650-MJ1 | 3500mAh (3350–3400mAh podle revize) | 10A | kapacitní |
| Samsung INR18650-35E | min. 3350mAh | 8A (13A jen krátkodobě) | kapacitní |
| EVE INR21700/50E | 5000mAh (4900mAh) | 15A (3C) | kapacitní, formát 21700 |
| Samsung INR21700-53G | 5300mAh (5140mAh) | max. 15,9A (3C), životnost deklarována při 5,3A | kapacitní, formát 21700 |
Doporučení podle použití
Svítilny a čelovky
Pokud svítilna odebírá do několika ampérů (viz odhad výše), rozhoduje kapacita. Dobrou volbou je Samsung INR18650-35E nebo LG INR18650-MJ1, do svítilny pro 21700 pak Samsung 53G nebo EVE 50E. Předem si v návodu ověřte, jestli svítilna nevyžaduje chráněný článek nebo článek s vystouplým kladným pólem (button top). Naše články jsou průmyslové, bez ochranné elektroniky.
Powerbanky, záložní zdroje a zařízení s malým odběrem
Při odběru kolem 1C a nižším výkonový článek nevyužijete a přijdete o kapacitu. Sáhněte po kapacitním typu: 35E, MJ1, ve formátu 21700 Samsung 53G nebo EVE 50E. Pokud vám jde víc o počet cyklů než o nejvyšší mAh, podívejte se na DMEGC INR18650-26E. Výrobce u něj uvádí nejméně 80 % kapacity po 1000 cyklech (nabíjení 0,5C, vybíjení 1C).
Zařízení s vysokým odběrem
Aku nářadí, modely a další zařízení s odběrem v řádu desítek ampérů potřebují výkonový článek. Sem patří Samsung INR18650-25R (20A) a EVE INR18650/30P (30A s teplotním vypnutím), dále Samsung 30Q, EVE 25P a DMEGC 25P. V takových zařízeních bývají články spojené do bateriové sady s ochrannou elektronikou (BMS, systém řízení baterie). Sestavení nebo opravu sady nechte odborníkovi s odpovídajícím vybavením.
Co nejvíc energie v malém prostoru
Pokud zařízení počítá s formátem 21700, získáte na článek nejvíc energie. Samsung INR21700-53G má typicky 5300mAh, EVE INR21700/50E 5000mAh, oba s maximálním proudem 3C. Jak se tyto typy liší v detailech, popisujeme v článku Články 21700: Samsung 53G, EVE 50E, nebo LG M50LT?
Náhrada článku ve stávajícím zařízení
Vyberte stejný formát a článek s alespoň stejným trvalým proudem jako původní. Kapacita může být stejná nebo vyšší. V zařízení s více články je nekombinujte: Samsung SDI v datasheetu výslovně varuje před mícháním různých typů, výrobců i starých a nových článků.
Na co si dát pozor
Nereálná kapacita a padělky
Nejčastějším znakem padělku je kapacita, která se do rozměru nevejde. Kapacitní 18650 velkých výrobců mají podle datasheetů kolem 3500mAh (LG MJ1 jmenovitě 3500mAh, Samsung 35E nejméně 3350mAh) a uloží asi 12–12,7Wh. Článek 18650 s nápisem 9900mAh by musel uložit kolem 35,6Wh, tedy skoro trojnásobek. I údaj 5000mAh by odpovídal energii článku 21700, který má o 43 % větší objem.
Další varovné signály: chybí přesné typové označení (například INR18650-35E), článek je výrazně lehčí než originál stejného typu (datasheety uvádějí u 18650 maximální hmotnost 45–50 g), nebo je cena podezřele nízká. Kupujte u prodejce, který uvádí výrobce a přesný model. Další znaky shrnuje článek Jak poznat padělaný Li-ion článek.
Chráněné, nebo nechráněné
Chráněný článek má přidanou malou desku s ochranným obvodem proti přebití, nadměrnému vybití, nadproudu a zkratu. Je proto delší než nechráněný článek stejného formátu (nechráněný 18650 měří kolem 65 mm). Do držáků a nabíječek stavěných na přesný rozměr se nemusí vejít.
Všechny články 18650 a 21700, které prodáváme, jsou nechráněné průmyslové články. Výrobci počítají s tím, že ochranu zajistí elektronika zařízení nebo bateriové sady. Do zařízení, jehož výrobce předepisuje chráněný článek, nechráněný nevkládejte. Rozdíly vysvětlujeme v článku Chráněné, nebo nechráněné Li-ion články?
Rozměr a tvar kladného pólu
Kladný pól může být plochý (flat top), nebo s malým výstupkem (button top). Některá zařízení plochý pól nespojí. U těsných držáků porovnejte i maximální rozměry z datasheetu: Samsung 53G má s bužírkou průměr až 21,30 mm, EVE 50E 21,15 ± 0,10 mm.
- Nabíjejte jen nabíječkou pro Li-ion (způsob CC/CV, tedy konstantní proud a pak konstantní napětí, do 4,20V) při teplotě 0 až 45 °C a nabíjení mějte pod dohledem.
- Nevybíjejte pod koncové napětí z datasheetu (obvykle 2,5V, u Samsungu 35E 2,65V). Hluboce vybitý článek už nenabíjejte.
- Nenoste články volně v kapse ani v tašce s klíči, mincemi a jinými kovovými předměty.
- Nepoužívejte články s poškozenou bužírkou, deformované nebo zapáchající. Na článek nikdy přímo nepájejte.
- Nenechávejte je v autě ani jinde, kde teplota může překročit 60 °C, a uchovávejte je mimo dosah dětí.
- Před odevzdáním do zpětného odběru přelepte póly izolační páskou.
Shrnutí: výběr ve čtyřech krocích
- Formát určuje zařízení: 18650, nebo 21700.
- Proud: zjistěte odběr zařízení a vyberte článek, jehož maximální trvalý proud ho s rezervou pokryje.
- Kapacita: z článků, které proudově vyhoví, vezměte ten s nejvyšší kapacitou. Výkonový článek tam, kde ho nepotřebujete, jen ubere výdrž.
- Kontrola: ochrana, tvar pólu a rozměr podle návodu zařízení. Kupujte originální články s přesným označením.
Články 18650 najdete v kategorii Li-ion baterie 18650, větší formát v kategorii Li-ion baterie 21700. Nevíte, který článek se hodí do vašeho zařízení? Napište nám na obchod@baterie-roznov.cz nebo zavolejte na +420 735 346 075, rádi poradíme.
