Na co se nás zákazníci ptají nejčastěji? Jak vybrat článek, k čemu jsou izolační kroužky, jak Li-ion nabíjet a skladovat, proč doma naměřili nižší kapacitu nebo jak poznat správnou náhradní baterii do robotického vysavače. Odpovědi jsou stručné, parametry článků v nich pocházejí z datasheetů výrobců a u většiny otázek najdete odkaz na podrobnější článek.
Výběr článku a originalita
Jak vybrat správný Li-ion článek?
Rozhodují dva údaje: kapacita v mAh (jak dlouho článek vydrží) a maximální trvalý vybíjecí proud v ampérech (jaký výkon unese). Články se proto dělí na výkonové (high-drain, stavěné na velký odběr proudu) a kapacitní (high-capacity, s delší výdrží při menším odběru). Samsung INR18650-25R snese podle výrobce trvale 20A při kapacitě min. 2500mAh, Samsung INR18650-35E má min. 3350mAh, ale trvale jen 8A. Nejdřív proto zjistěte, kolik proudu zařízení odebírá, a teprve mezi vyhovujícími články hledejte nejvyšší kapacitu. Zkontrolujte také rozměr a tvar kladného pólu: plochý (flat top), nebo s vystouplou čepičkou (button top).
18650, nebo 21700?
Čísla v názvu jsou rozměry. Článek 18650 má průměr zhruba 18 mm a délku 65 mm, článek 21700 průměr 21 mm a délku 70 mm. Větší objem pojme víc energie: nejkapacitnější běžné články 18650 mají kolem 3500mAh (LG INR18650-MJ1 jmenovitě 3500mAh), kdežto EVE INR21700/50E má typicky 5000mAh. Zaměnit je ale nejde, rozhoduje, co se vejde do zařízení nebo držáku. Podrobné srovnání najdete v článku 18650, nebo 21700? Jak vybrat Li-ion článek, nabídku v kategoriích Li-ion baterie 18650 a Li-ion baterie 21700.
Jak poznám originální článek od padělku?
V nabídce máme průmyslové články výrobců Samsung SDI, LG, EVE a DMEGC. U článků z neznámých zdrojů zpozorněte hlavně u tří věcí:
- Nereálná kapacita. Nápis 5000mAh nebo dokonce 9900mAh na článku 18650 je jasný znak padělku, běžné maximum je kolem 3500mAh.
- Nízká hmotnost. Datasheety uvádějí u článků 18650 hmotnost do 45–50 g (Samsung 25R max. 45,0 g, LG MJ1 max. 49,0 g). Výrazně lehčí kus s vysokou udávanou kapacitou je podezřelý.
- Chybějící označení. Originál nese typové označení výrobce (například INR18650/30P) a obvykle i výrobní kód.
Další vodítka shrnuje článek Jak poznat padělaný Li-ion článek.
Můžu kombinovat různé články nebo staré s novými?
Ne. Samsung SDI ve specifikaci výslovně uvádí, že se nemají používat dohromady články různých výrobců, typů a chemií ani staré články s novými. Články s rozdílnou kapacitou a vnitřním odporem se v sadě nevybíjejí rovnoměrně a nejslabší z nich se snadno podvybije nebo přebije. Do jednoho zařízení proto dávejte vždy stejný typ článku stejného stáří, ideálně z jednoho nákupu.
Izolační kroužky, ochrana a bezpečnost

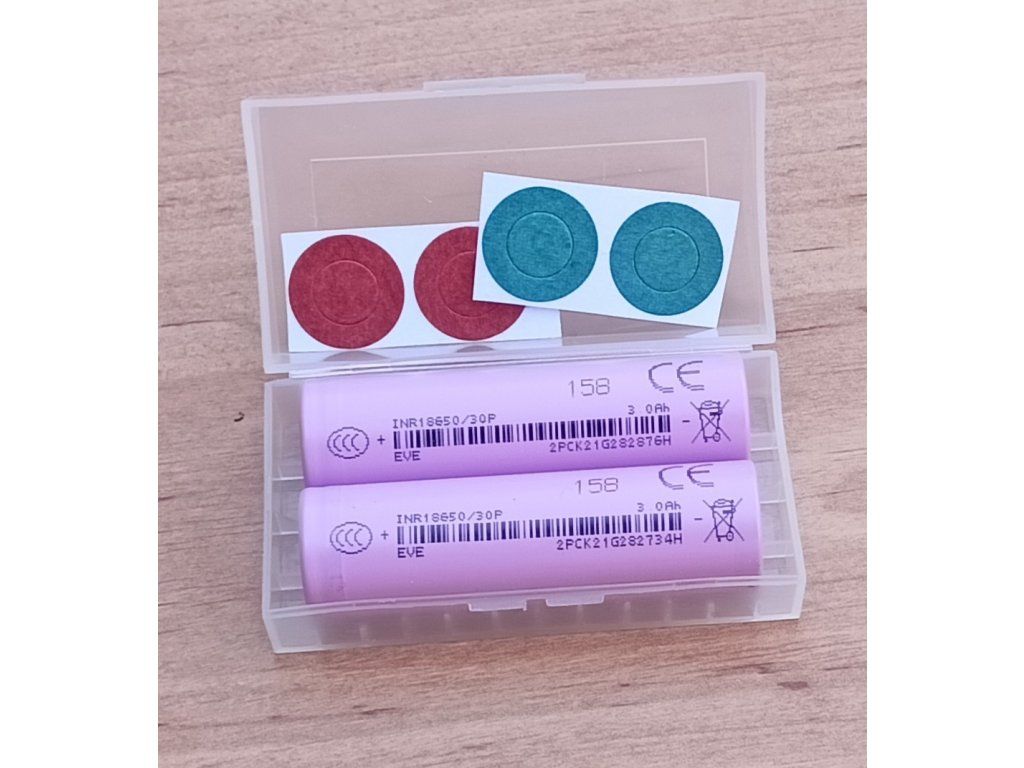

Proč k článkům přikládáte izolační kroužky?
Kladný pól článku leží jen kousek od horní hrany kovového pláště a na této hraně pól a plášť odděluje jen tenký smršťovací obal. Výrobci upozorňují, že poškozený obal může způsobit zkrat a článek s poškozeným obalem se nemá používat. Samolepicí kroužek z izolačního papíru se nalepí na čelo článku kolem kladného pólu a chrání okraj obalu před odřením o kontakt nebo pružinu v držáku. Proto ho k řadě článků přikládáme, například k EVE INR18650/30P v balení 2 ks se 4 kroužky. Víc v článku Izolační kroužky na 18650.
Mají vaše články vestavěnou ochranu?
Ne. Články 18650 a 21700 v naší nabídce jsou průmyslové články bez ochranné elektroniky, tedy nechráněné. Výrobci počítají s tím, že ochranu proti přebití, podvybití, nadproudu a zkratu zajistí hotová baterie (pack), zařízení nebo nabíječka. Pokud výrobce vašeho zařízení předepisuje chráněný článek, nechráněný do něj nevkládejte.
Nabíjení a napětí
Jak správně nabíjet Li-ion článek?
Jen nabíječkou pro Li-ion, která nabíjí metodou CC/CV: nejdřív konstantním proudem, a když napětí dosáhne 4,20V, drží ho a proud postupně klesá. Nabíjení končí, když proud klesne zhruba na 0,02–0,05C (u článků 18650 obvykle 50–100mA). Standardní nabíjecí proud je v datasheetech nejčastěji 0,5C. Písmeno C označuje proud číselně rovný kapacitě, takže u článku 3400mAh je 0,5C = 1,7A, což je přesně standardní proud Samsungu 35E. Nabíječky pro Ni-MH ani přístroje bez správného profilu pro Li-ion nepoužívejte a nabíjení mějte pod dohledem. Postup krok za krokem popisuje článek Jak nabíjet Li-ion články 18650 a 21700.
Můžu články nabíjet v mrazu?
Ne. Datasheety výrobců nabíjení pod 0 °C nepovolují, běžný povolený rozsah je 0–45 °C. Při nabíjení v chladu se na záporné elektrodě usazuje kovové lithium, článek tím trvale ztrácí kapacitu a roste riziko vnitřního zkratu. Studený článek nechte před nabíjením ohřát na pokojovou teplotu. Vybíjet v mrazu lze (LG MJ1 od −20 °C, Samsung 35E od −10 °C), článek ale dodá méně energie: EVE 50E má při −20 °C asi 70 % kapacity.
Jaké napětí má nabitý a vybitý článek?
Napětí změřené multimetrem na článku bez zátěže je nejrychlejší orientace v tom, v jakém stavu článek je.
| Napětí článku | Co znamená |
|---|---|
| 4,20V | plně nabitý článek, horní mez nabíjení (tolerance ±0,05V) |
| 3,6–3,7V | jmenovité napětí z datasheetu (Samsung 25R 3,6V, LG MJ1 3,635V, EVE 50E 3,65V), počítá se z něj energie ve Wh |
| zhruba 3,45–3,7V | běžný stav nového článku, který z výroby odchází částečně nabitý |
| 2,5V | koncové napětí vybíjení u většiny článků (Samsung 35E 2,65V) |
| pod koncovým napětím | podvybitý článek, viz následující otázka |
Článek je vybitý pod 2,5V. Můžu ho ještě nabít?
Nedoporučujeme to. Výrobci uvádějí, že vybití pod koncové napětí zhoršuje vlastnosti článku. Při hlubokém podvybití se navíc v článku rozpouští měděná fólie záporné elektrody, při dalším nabití se měď usazuje na elektrodách a může způsobit vnitřní zkrat. Takový článek vyřaďte, přelepte mu póly izolační páskou a odevzdejte ho do zpětného odběru. Proč se pokusy o „oživení“ nevyplácejí, vysvětluje článek Hluboce vybitý Li-ion článek: dá se ještě použít?
Skladování, přeprava a likvidace
Jak články skladovat, když je delší dobu nepoužívám?
Vyjměte je ze zařízení a uložte v suchu a chladu, ideálně do 25 °C, mimo hořlavé materiály a kovové předměty. Dlouhodobě neskladujte plně nabité články: výrobci doporučují skladovat při nižším napětí, protože vysoké zhoršuje vlastnosti článku. Rozumný je stav kolem 30–50 %, se kterým články odcházejí z výroby. Kvůli samovybíjení napětí občas zkontrolujte a nenechte ho klesnout ke koncové hodnotě. Podrobnosti najdete v článku Jak správně skladovat Li-ion články a baterie.
Proč nové články nejsou plně nabité?
Výrobci je tak expedují záměrně. Samsung INR18650-25R odchází z výroby nabitý na 50 ±5 %, Samsung INR21700-53G zhruba na 30 %. Částečný náboj článkům při skladování prospívá a letecká přeprava samostatných Li-ion článků jako nákladu je navíc povolena jen do 30 % nabití. Před prvním použitím článek běžně nabijte.
Můžu články nosit v kapse nebo vzít do letadla?
Volné články nenoste v kapse ani v tašce spolu s klíči, mincemi či jinými kovovými předměty, Samsung před tím výslovně varuje kvůli riziku zkratu. Převážejte je v plastové krabičce nebo pouzdru. Do letadla patří náhradní Li-ion baterie do 100Wh podle pravidel IATA jen v příručním zavazadle, každý kus chráněný proti zkratu (původní balení, přelepené póly nebo samostatný sáček), nejvýš 20 kusů na osobu. Jeden článek 18650 má asi 9–12Wh (Samsung 25R 9,0Wh, Samsung 35E 12,2Wh). Před cestou si ověřte i podmínky své letecké společnosti.
Kam s použitými nebo poškozenými bateriemi?
Do směsného odpadu nepatří, upozorňuje na to symbol přeškrtnuté popelnice, který musí mít od 18. 8. 2025 všechny baterie. Zdarma je odevzdáte ve sběrném dvoře, na sběrných místech systému ECOBAT nebo v obchodě, který přenosné baterie běžně prodává. Ten je musí odebrat zdarma, bez nákupu a bez ohledu na značku (zákon č. 542/2020 Sb., § 88, a nařízení EU 2023/1542, čl. 62). Před odevzdáním přelepte póly izolační páskou. Nafouklý, zapáchající nebo nezvykle teplý článek hned přestaňte používat, odložte ho mimo hořlavé věci a odevzdejte co nejdřív. Víc v článku Kam s použitými bateriemi: zpětný odběr a recyklace.
Kapacita, životnost a reklamace
Proč jsem naměřil nižší kapacitu, než je na článku?
Nejčastěji kvůli podmínkám měření. Kapacita v datasheetu platí za přesně daných podmínek: Samsung 35E má min. 3350mAh při nabití na 4,20V s ukončením při 68mA a vybíjení proudem 0,2C (680mA) do 2,65V při 23 °C. Při vyšším proudu nebo v chladu článek dodá méně, EVE 50E při 15A asi 90 % kapacity. Velkou roli hraje přístroj. Modelářská nabíječka SkyRC iMAX B6 V2 nabíjí v profilu LiIon nejvýš na 4,1V a vybíjení ukončí nejníž při 2,9V, zdravý článek tedy nenabije ani nevybije celý a ukáže méně. Další chybu přidávají svorky a držáky s přechodovým odporem. Správný postup popisuje článek Jak správně změřit kapacitu Li-ion článku.
Kolik cyklů článek vydrží?
Záleží na typu a hlavně na podmínkách, výrobci proto životnost uvádějí vždy s konkrétním nabíjecím a vybíjecím proudem. Samsung 35E si po 500 cyklech zachová aspoň 60 % kapacity (vybíjení 3,4A), LG MJ1 80 % po 400 cyklech (vybíjení 4A) a EVE 50E aspoň 70 % po 1000 cyklech při mírném zatížení 1A. Životnost zkracuje vysoký proud, vysoká teplota a dlouhé držení článku na plném nabití.
Je pokles kapacity důvodem k reklamaci?
Postupný pokles kapacity s přibývajícími cykly je přirozená vlastnost Li-ion článků. Podle našich obchodních podmínek není vadou opotřebení způsobené obvyklým užíváním. Pokud máte podezření, že článek neměl odpovídající kapacitu už od začátku, změřte ji podle postupu výše a pošlete nám výsledky. Uveďte i to, jakým přístrojem a v jakém režimu jste měřili, často se tím celá věc vysvětlí.
Jak postupovat při reklamaci?
Vadu nám oznamte e-mailem nebo dopisem, uveďte číslo objednávky, popis vady a ideálně přiložte fotografie. Lhůty, vaše práva i celý postup najdete v obchodních podmínkách. Poškozený článek (nafouklý, s prasklým obalem nebo s únikem elektrolytu) nám neposílejte bez předchozí domluvy, nejdřív se nám ozvěte.
Baterie do robotických vysavačů
Jak vybrat náhradní baterii do vysavače?
Vyndejte původní baterii a porovnejte s ní tyto údaje:
- Napětí: u Li-ion typicky 14,4V nebo 14,8V (viz níže).
- Chemie a zapojení: Li-ion, nebo Ni-MH; Li-ion baterie mívají zapojení uvedené na štítku, například 4S1P.
- Konektor: tvar, počet kontaktů a zámek musí sedět, nejlépe si ho vyfoťte.
- Tvar a rozměry: baterie se musí vejít do šachty a kryt se musí zavřít.
- Kód originální baterie: porovnejte ho se seznamem ekvivalentů v popisu produktu.

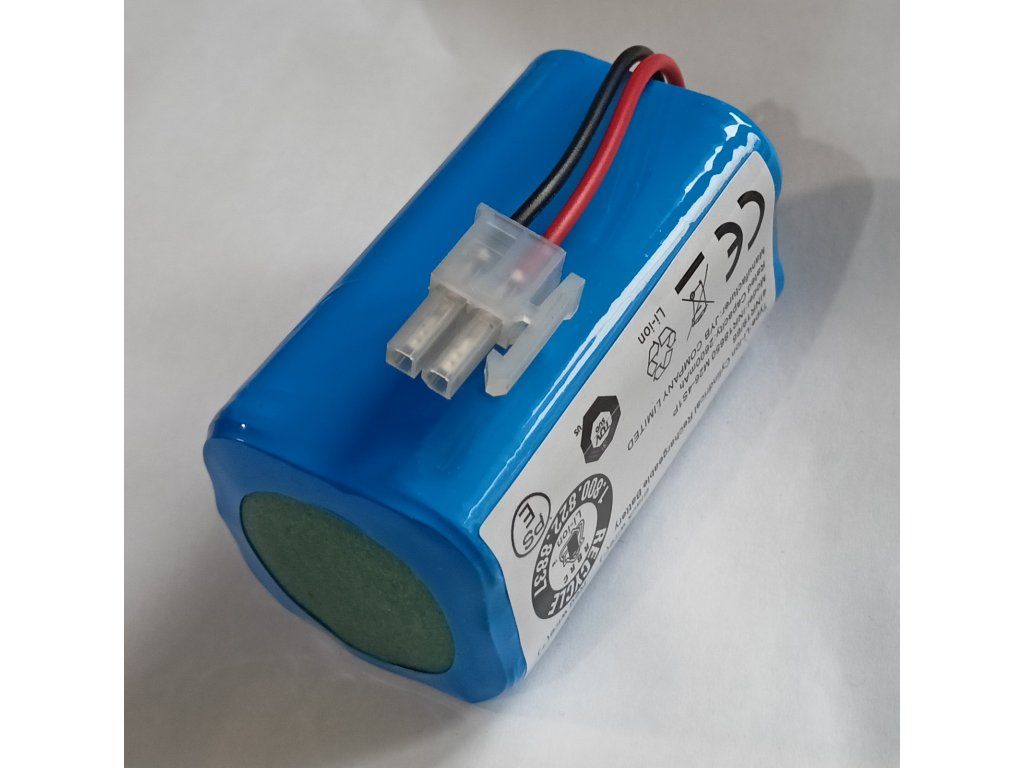

Kapacita v mAh ovlivňuje výdrž, ne kompatibilitu. Například naše baterie 14,4V/14,8V 2600mAh pro Tesla RoboStar T50/T60/T80 Pro má zapojení 4S1P a bílý dvoupinový konektor se zámkem. Další typy najdete v kategorii Baterie do vysavačů. Podrobný návod nabízí článek Náhradní baterie do robotického vysavače: jak vybrat.
Co znamená 4S1P a 4S2P?
Číslo před písmenem S udává počet článků zapojených v sérii, číslo před P počet paralelních větví. Sériové zapojení sčítá napětí, paralelní kapacitu. Baterie 4S1P tedy obsahuje 4 články 18650, baterie 4S2P osm. Obě mají stejné napětí, 4S2P ale nabízí dvojnásobnou kapacitu a je větší a těžší, proto je nutné ověřit, zda se do vysavače vejde.
| Parametr | 4S1P | 4S2P |
|---|---|---|
| Počet článků 18650 | 4 | 8 |
| Jmenovité napětí | 14,4V / 14,8V | 14,4V / 14,8V |
| Napětí plně nabité baterie | 16,8V | 16,8V |
| Kapacita s články 2600mAh | 2600mAh | 5200mAh |
| Energie | 37,4–38,5Wh | 74,9–77,0Wh |
| Rozměr a hmotnost | menší, lehčí | větší, těžší |
Li-ion baterie do vysavačů v naší nabídce mají zapojení 4S1P s kapacitou 2600mAh. Princip zapojení podrobněji vysvětluje článek Co znamená 4S2P nebo 10S4P?
Je rozdíl mezi 14,4V a 14,8V?
U Li-ion baterie ne. Obě čísla popisují čtyři články v sérii: 4 × 3,6V = 14,4V, nebo 4 × 3,7V = 14,8V. Liší se jen zaokrouhlení jmenovitého napětí článku, plně nabitá baterie má v obou případech 16,8V (4 × 4,20V). Pozor ale na Ni-MH baterie 14,4V: mají dvanáct článků po 1,2V a nabíjejí se jinak. Li-ion a Ni-MH baterii zaměňujte jen tehdy, když výrobce vysavače nebo popis baterie kompatibilitu výslovně uvádí.
Primární lithiové články 3,6V
Můžu lithiový článek 3,6V nabíjet nebo dát místo tužkové baterie?
Ani jedno. Články jako EVE ER14505 mají rozměr AA, jde ale o primární (nenabíjecí) lithium-thionylchloridové články (Li-SOCl₂) s napětím 3,6V. Výrobci jejich nabíjení výslovně zakazují. Do zařízení pro tužkové baterie 1,5V je nevkládejte, napětí je víc než dvojnásobné a zařízení může poškodit. Patří do vodoměrů, plynoměrů, čidel, zabezpečovací techniky a záloh pamětí, kde výrobce zařízení článek 3,6V předepisuje. Celou nabídku najdete v kategorii Primární lithiové články, rady k výběru v článku Primární lithiové články 3,6V: jak vybrat ten správný.
Proč nový lithiový článek hned hlásí slabou baterii?
Jde o pasivaci. Na lithiové anodě se při skladování tvoří tenká vrstva chloridu lithného, která brzdí samovybíjení (u EVE ER14505 méně než 1 % ročně). Po delším skladování ale při prvním vyšším odběru napětí na chvíli poklesne a citlivé zařízení může krátce hlásit slabou baterii. Pod zátěží se napětí obvykle srovná. Pokud zařízení potřebuje silné proudové pulzy (například modul GSM), hodí se místo běžného článku spirálový typ, který snese vyšší proud, například FANSO ER14505M.
Shrnutí
- Článek vybírejte podle proudu, který zařízení odebírá, teprve potom podle kapacity.
- Nabíjejte jen nabíječkou pro Li-ion metodou CC/CV na 4,20V a nikdy pod 0 °C.
- Skladujte v suchu a chladu, částečně nabité a odděleně od kovových předmětů.
- Hluboce vybitý, nafouklý nebo jinak poškozený článek nenabíjejte a odevzdejte do zpětného odběru.
- Nízkou naměřenou kapacitu nejdřív ověřte správným měřením, opotřebení běžným užíváním není vada.
- U baterie do vysavače rozhoduje napětí, konektor, zapojení a rozměr, kapacita jen prodlužuje výdrž.
- Primární lithiové články 3,6V nikdy nenabíjejte a nedávejte místo tužkových baterií 1,5V.
Články 18650 a 21700, náhradní baterie do vysavačů i primární lithiové články najdete v našem e-shopu. Nenašli jste odpověď na svou otázku? Napište nám na obchod@baterie-roznov.cz nebo zavolejte na +420 735 346 075, rádi poradíme.
