AKUPAK BR-10S4P – Li-ion bateriový pack 36V/42V / 14Ah / 504Wh (e-bike) 40× EVE INR18650-35V
Kód: BR-10S4P
Detailní popis produktu
AKUPAK BR-10S4P – Li-ion bateriový pack 36 V / 14 Ah / 504 Wh
AKUPAK BR-10S4P je Li-ion bateriový pack v konfiguraci 10S4P (10S × 4P) určený pro elektrokola a e-koloběžky. Postaven je z prémiových válcových článků EVE INR18650-35V (3500 mAh) a osazen ochranným modulem PCM/BMS s kontinuálním proudem 20 A. Jde o vlastní výrobní řadu AKUPAK pod hlavičkou BATERIE ROŽNOV, s. r. o.
Klíčové vlastnosti
- Kapacita 14 Ah, energetický obsah 504 Wh – jmenovité napětí 36 V (10S4P).
- Kvalitní články EVE INR18650-35V (certifikace UL1642 / IEC 62133) – dohledatelný původ.
- Ochranný modul BMS/PCM: přebití, hluboké vybití, nadproud při nabíjení i vybíjení, zkrat, přehřátí při nabíjení i vybíjení.
- Kompaktní rozměry 19,0 × 9,2 × 7,2 cm (190 × 92 × 72 mm).
- Evropský doklad, záruka a servis v ČR, připraveno na battery passport.
Technické parametry
| Model | AKUPAK BR-10S4P |
|---|---|
| Konfigurace | 10S4P (10S × 4P) |
| Jmenovité napětí | 36 V (rozsah 27–42 V) |
| Plně nabito | 42 V |
| Kapacita | 14 Ah |
| Energetický obsah | 504 Wh |
| Články | 40× EVE INR18650-35V |
| BMS / PCM | PCM 20 A kontinuálně (s ochranami) |
| Výstup | 2× silikonový kabel 12 AWG, cínované konce (L ≈ 150 mm) |
| Nabíjecí konektor | DC souosý 5,5 × 2,1 mm |
| Rozměry (D × Š × V) | 19,0 × 9,2 × 7,2 cm (190 × 92 × 72 mm) |
| Hmotnost | ≈ 2,2 kg |
| Záruka | 24 měsíců |
| Kód nebezpečného zboží | UN3480 (Lithium-ion batteries) |
Vhodné použití
- Elektrokola a e-bike přestavby (36 V systémy)
- E-koloběžky (dle integrace)
- Záložní a mobilní napájení 36 V
Bezpečnost a doprava
Pack je vybaven ochrannou elektronikou (BMS/PCM). Používejte s odpovídající nabíječkou pro 36 V Li-ion (42 V plně nabito) a v zařízení s odpovídající ochranou a polaritou. Přeprava: UN3480 (nad 100 Wh). Koncová aplikace a montáž jsou odpovědností integrátora.
Vlastní řada AKUPAK – BATERIE ROŽNOV, s. r. o., nám. Míru 23, 744 01 Frenštát pod Radhoštěm.
Mechanické layout varianty
Stejná elektrická konfigurace, různé fyzické uspořádání článků a poloha BMS — k dispozici pro různé OEM aplikace: V (nastojato), H (naležato, 2 vrstvy), C (kompakt) a E (e-bike / Hailong). Konkrétní rozměry dle modelu.

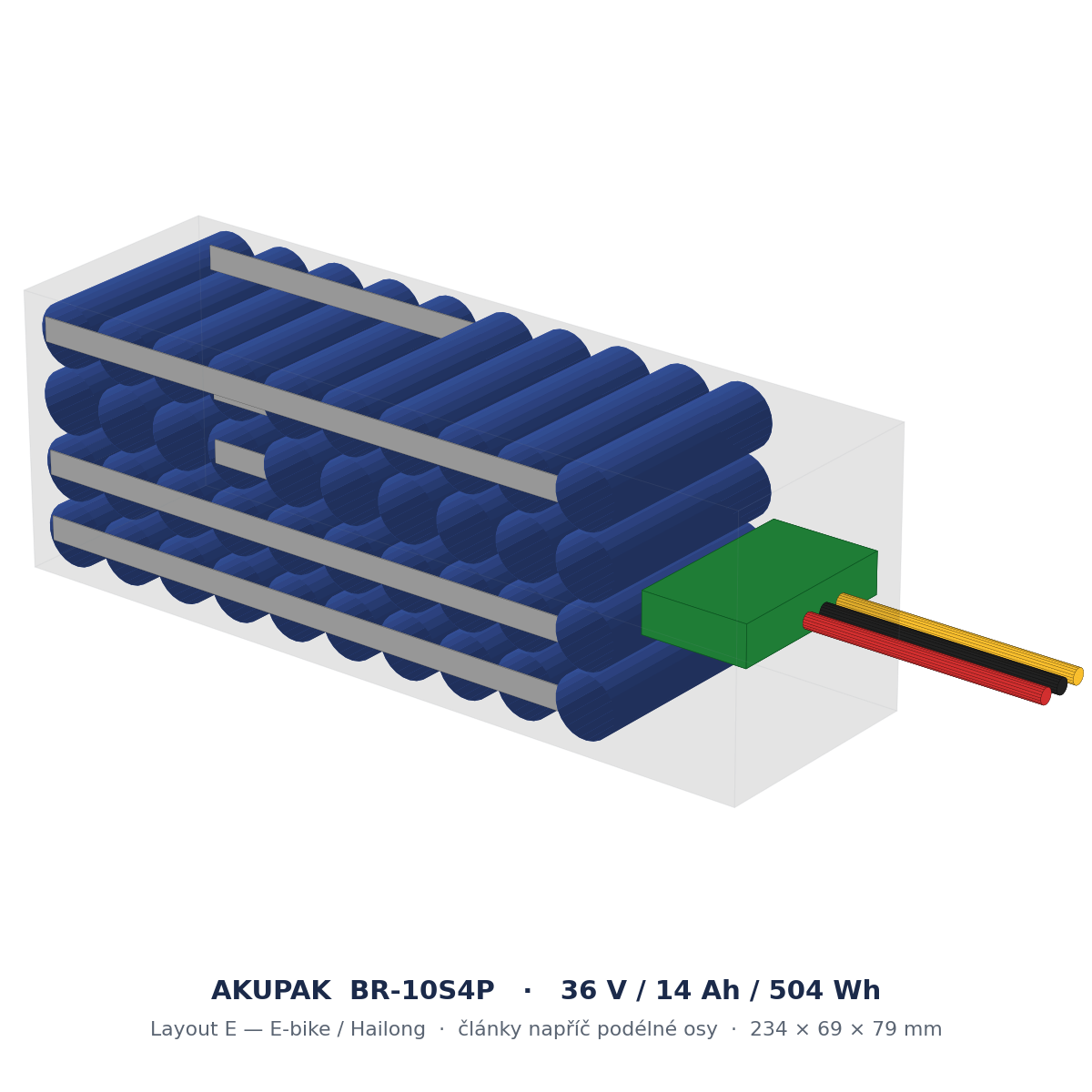

3D náhledy – mechanické layout varianty (BR-10S4P)
Stejná elektrická konfigurace, různé fyzické uspořádání článků a poloha BMS:
Doplňkové parametry
| Kategorie: | Bateriové packy pro elektrokola (AKUPAK) |
|---|---|
| Hmotnost: | 2.6 kg |
| EAN: | 8594229952223 |
| Model: | AKUPAK BR-10S4P |
| Zapojení článků: | 10S4P (10 sériově × 4 paralelně) |
| Jmenovité napětí: | 36V |
| Nabíjecí napětí (plně nabito): | 42V |
| Kapacita: | 14Ah |
| Energie: | 504Wh |
| Články: | 40× EVE INR18650-35V (3500mAh, Li-ion) |
| Certifikace článků: | UL 1642, IEC 62133 (EVE INR18650-35V) |
| BMS / PCM: | PCM 20A trvale |
| Ochrany BMS: | přebití, hluboké vybití, nadproud při nabíjení i vybíjení, zkrat, přehřátí |
| Výstup: | 2× silikonový kabel 12 AWG, cínované konce |
| Délka výstupních kabelů: | ≈ 150 mm |
| Nabíjecí konektor: | DC 5,5 × 2,1 mm |
| Layout varianty (OEM): | V, H, C, E – stejná elektrika, jiné uspořádání článků |
| Rozměry packu (D × Š × V): | 190 × 92 × 72 mm |
| Hmotnost packu: | ≈ 2,2 kg |
| Opláštění: | smršťovací PVC fólie |
| Doporučená nabíječka: | Li-ion 10S, 42V (není součástí balení) |
| Přeprava: | UN3480, třída 9 (Li-ion baterie nad 100Wh) |
| Záruka: | 24 měsíců |
